Die Empfänger der Typenreihe EKD 500 sind universell als Betriebs- und Überwachungsempfänger einsetzbar.
Im Frequenzbereich von 10 kHz bis 30 MHz ist der sichere Empfang amplitudenmodulierter Signale, von Morsezeichen, Fernschreib-, Wetterkarten- und Bildinformationen und von SSB- und ISB-Sendungen möglich.
Der eingebaute Mikroprozessor gewährleistet hohen Bedienkomfort und den Einsatz in rechnergesteuerten Anlagen.
| TECHNISCHE DATEN | |
| Masse | 25 kg |
| Abmessungen (B x H x T) mm | 540 x 182 x 345 |
Stromversorgung |
|
* Netz |
1N~ 50/60Hz, 220V, + 10 %, + 3 Hz (umstellbar auf 127 V) |
| Leistungsaufnahme max. 55VA | |
* Batterie |
12V bzw. 24V + 20 %, - 10 % |
| Leistungsaufnahme max. 45 W; bei Netzausfall automatische Umschaltung auf Batteriebetrieb | |
| Frequenzbereich | 10 kHz bis 30 MHz |
Frequenzeinstellung: |
Tastatur - in 10 Hz Schritten |
| quasikontinuierlich - mit frei wählbarem Frequenzschritt | |
demodulierbare Sendearten |
A1A, A1B, A2A, A2B, A3E, J2A, J2B, J7B, J3E, H2A, H2B, R2A, R2B, R3E, R7B, F1A, F1B, F1C, F3C, B7B, B8E, B9W, BR7B, BR8E, BR9W |
Empfindlichkeit (EMK) 150 kHz bis 30 MHz |
(S+N)/N = 10 dB |
| A1A: < 0,5µV (B = 0,15 kHz) | |
| J3E: < 1,5 µV (B = 3 kHz) | |
| A3E: < 5 µV (B = 6 kHz, f mod = 1 kHz, m = 0,5) | |
Empfängereingang |
75 Ohm, unsymm. |
| Spiegelfrequenzselektion | > 80 dB |
| ZF-Durchschlagsfestigkeit | > 90 dB |
| Intermodulationsabstand (d3) | > 80 dB bei 2 Störsignalen mit EMK = 30 mV und Delta f > 30 kHz |

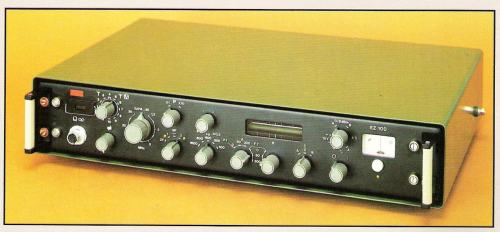

EZ 111 - Empfänger - Zusatzgerät
Die Kombination eines Empfängers EKD 500 mit dem Empfänger-Zusatzgerät erweitert die Anwendungsmöglichkeiten durch folgende Hauptmerkmale:
| - Demodulation von F1B- und F7B-Sendungen |
| - Vorselektor für den Empfang unter erschwerten Empfangsbedingungen (5 Teilbereiche zwischen 1,5 und 30 MHz, Feinabstimmung) |
| - Empfänger-Diversity-Empfang |
| -Antennenwahl |
| TECHNISCHE DATEN | |
| Masse | 12 kg |
| Abmessungen (B x H x T) mm | 540 x 102 x 345 |
Stromversorgung |
|
* Netz |
1N~ 50/60Hz 220V , + 10 %, + 3 Hz, (umstellbar auf 127 V) |
* Batterie |
12V bzw. 24 V, + 20 %, - 10 %, Leistungsaufnahme max. 25 W erdfrei |
| Leistungsaufnahme (Netz) | max. 25VA |
Abstimmanzeige |
|
- Sendearten |
F1B, F7B, A1A, A1B, A3E, R3E, BR8E |
| - Anzeigebereich | 50 bis 1600 Hz |
| Antennenwahl | - durch Handumschaltung, max. 4 Antennen |
| - mittels Antennenselektor AVV01, max. 11 Antennen | |
