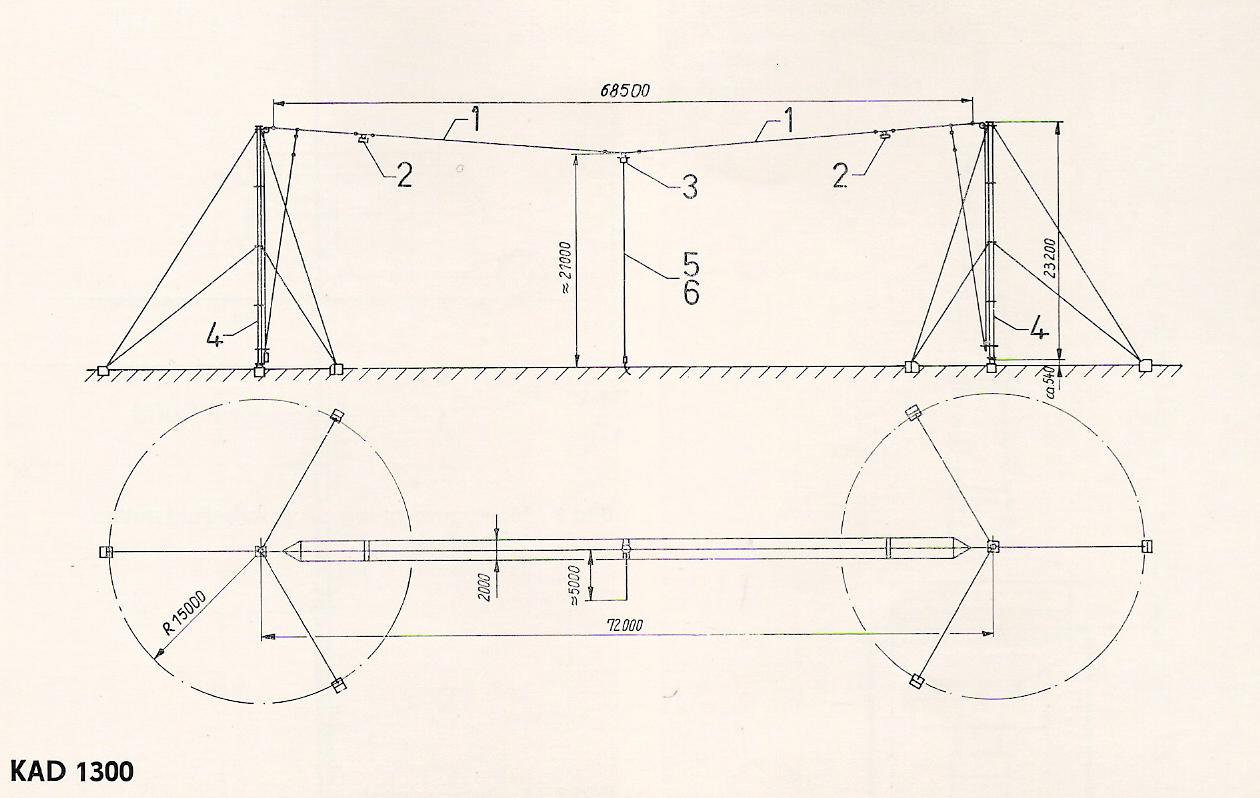

1: Antennengehänge
2. Kompensationsglieder
3. Übertrager
4. Antennenmast mit Abspannungen
5. Antennezuleitung
6. Erdungsseil
Die steilstrahlende Breitband-Dipolantenne ist für Funkverbindungen im Nahbereich bis etwa 1000 km geeignet. Aufgrund ihrer kleinen Fehlanpassungswerte kann sie ohne zusätzliche Anpaßeinrichtungen an Sendegeräte angeschlossen werden. Die Antenne ist mehrdrähtig ausgeführt, die Aufhängung erfolgt an 2 Stahlmasten. Jede Dipolhälfte ist unterbrochen. Die Unterbrechungsstellen sind mit komplexen Widerständen überbrückt. Im Dipolfußpunkt ist ein Symmetrier- und Transformationsübertrager eingehängt. Durch spezielle Maßnahmen ist ein Schutz gegen kurzzeitige atmosphärische Entladungen gegeben.
Als mögliche Varianten sind Antennen mit zwei Masten (KAD 1300), mit einem Mast (KAD 1310) und nur das Antennengehänge (KAD 1320) lieferbar.
| TECHNISCHE DATEN | |
| Funktion | Sende- und Empfangsantenne |
| Frequenzbereich | 1,6 ... 10 MHz |
Polarisation |
horizontal |
Strahlungsdiagramm
|
kreisförmig für Erhebungswinkel > 50° doppelkreisförmig für erhebungswinkel < 50° (aufgezipfelt oberhalb 5 MHz) |
Impedanz |
50 Ohm, unsymmetrisch |
| VSWR | < 2 |
zulässige Belastbarkeit |
1,2 kW |
Gewinn |
5 dB |
Einsatztemperaturbereich |
- 25 °C ... + 55 °C |
Abmessungen der aufgebauten Antenne |
|
| Länge | 102 m (KAD 1300) |
| Höhe | 24 m |
| Breite | 26 m |
| Masse | |
| KAD 1300 | 2000 kg |
| KAD 1310 | 1100 kg |
| KAD 1320 | 200 kg |
| max. Windgeschwindigkeit | 180 km/h |
| Antennenkabel | 50-12-1 |
| Anschlußstecker | HF-Stecker 11-2, TGL 25 603 |
