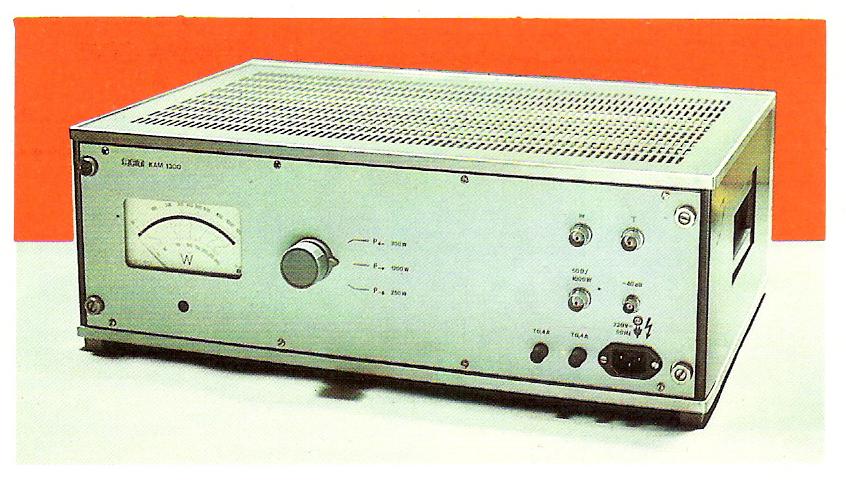

Die Meßantenne KAM 1300 mit eingebautem Leistungsmesser ist im Frequenzbereich 1,6 ... 30 MHz geeignet für:
- Messung der vom Sender abgegebenen Leistung an einer 50 Ohm Last
- Messung von Vor- und Rücklaufleistungen auf koaxialen Antennenkabeln
-Ermittlung der Fehlanpassung von Antennen
- Messung des Frequenzganges der vom Sender abgegebenen Wirkleistung an einer 50 Ohm Last.
Die Meßantenne verfügt zusätzlich über einen -40 dB Meßausgang. Durch das Entfernen der Koaxialverbindung wird der Leistungsmesser von der 50 Ohm Last getrennt.
| TECHNISCHE DATEN | |
| Funktion | Meßantenne |
| Frequenzbereich | 1,6 ... 30 MHz |
Meßbereiche |
P Vorlauf 1200 W |
| P Vorlauf 250 W | |
| P Rücklauf 300 W | |
Genauigkeit der Anzeige |
+ 5% bezogen auf Eichpunkt |
Impedanz |
50 Ohm , unsymmetrisch |
| max. Belastbarkeit | 1200 W bei T = 25 °C |
Meßabgriff |
- 40 dB |
Netzanschluss |
1 N ~ 50/60 Hz 220V +10% - 15%, + 3Hz |
Einsatztemperaturbereich |
- 25 °C ... + 55 °C |
Abmessungen: |
|
| Breite | 540 mm |
| Höhe | 195 mm |
| Tiefe | 375 mm |
| Masse | 16 kg |
| HF - Anschluß : | |
| Leistungsein- und -ausgänge | 3/9,7 TGL 200-3801 (C-Buchse) |
| Meßausgang | 2/6,6 TGL 200-3800/02 (BNC-Buchse) |
