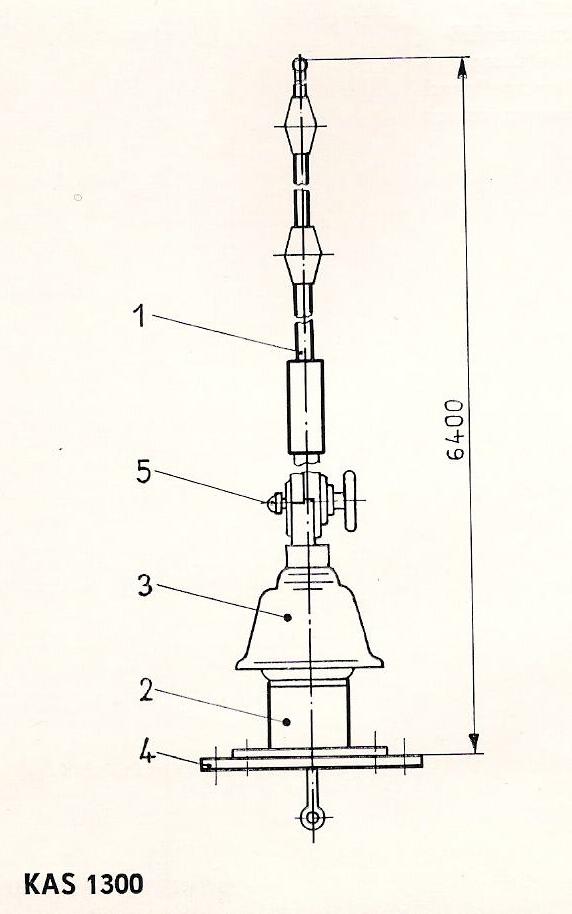

1: Strahler

2: Antennenfuß

3: Schutzkappe

4: Montageflansch

5: Klappvorrichtung

Die Stabantenne KAS 1300 dient im Frequenzbereich 3 bis 30 MHz, in direkter Verbindung mit einem Antennenanpaßgerät (KTA 1300), als Sendeantenne für ortsfeste Funkstellen. Je nach Frequenz können Nachrichtenverbindungen über Bodenwellen bis zu 50 km und über Raumwellen von 200 km bis zu 1500 km realisiert werden.

Der 6 m lange Strahler besteht aus 3 verschraubbaren, dünnwandigen Stahlrohren von je 2m Länge und einem isolierten Abtennenfuß mit Montageflansch und klappbarem Stabantennenanschluß.

Wegen des geringen Platzbedarfs ist diese Antenne besonders für den Einsatz auf mobilen Einheiten und Gebäuden mit geringen Aufstellflächen geeignet.

Die für diese Antenne erforderliche Blitzschutzmaßnahmen sind durch das anzuschließende Antennenanpaßgerät zu realisieren.
