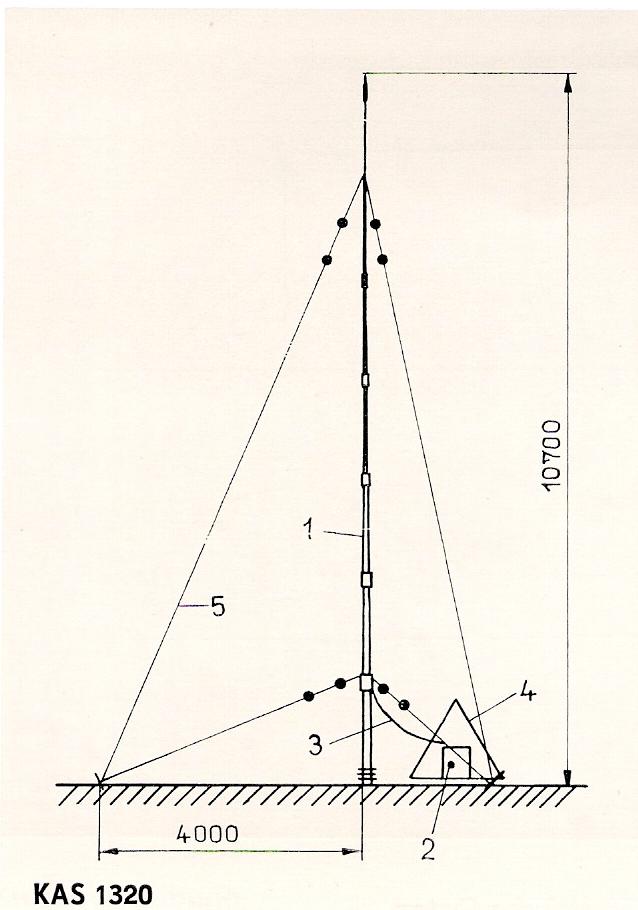

1: Antenne
2: KTA 1300
3: Antennenzuleitung
4: Zelt (Sonnenschutz
5: Abspannseil

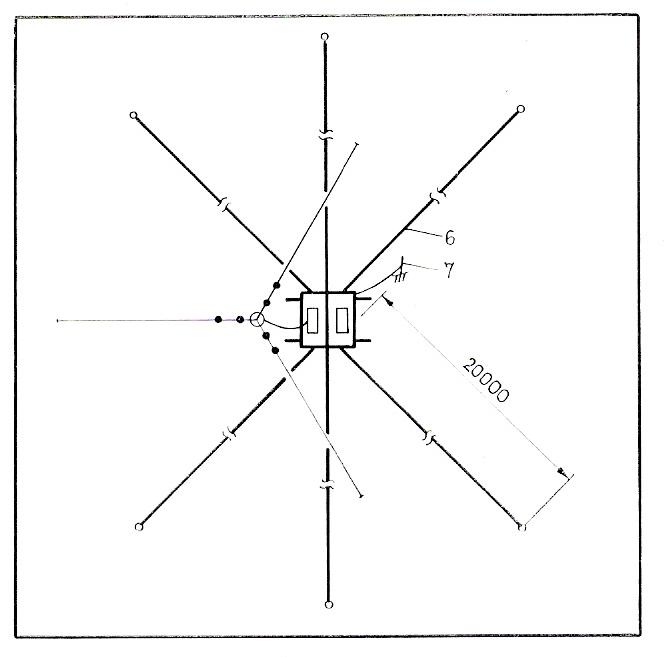

6. Erdnetz
7. Erdungsseil
 |
 |
Die mobile Sendestabantenne KAS 1320 wird in Verbindung mit dem Antennenanpaßgerät KTA 1300 im Sendesystem KSS 1300, insbesondere in Verbindung mit dem Funkcontainer KFC 1300, als leicht aufstellbare 10 m - Stabantenne eingesetzt.
Mit dieser Stabantenne können je nach Frequenz Nachrichtenverbindungen über Bodenwelle bis zu 80 km und über Raumwelle von 200 km ... 1500 km hergestellt werden.
Die Antenne ist eine vertikal polarisierte Stabantenne. Sie besteht aus einem Halbteleskopmast mit Isolator am Antennenfuß. Die Abspannung wird durch 6 Abspannseile realisiert, Im praktischen Funkbetrieb ist diese Antenne in Verbindung mit dem Antennenanpaßgerät KTA 1300 und einem Erdnetz als Gegengewicht zu betreiben.
| TECHNISCHE DATEN | |
| Funktion | Sendeantenne |
| Frequenzbereich | 1,6 ... 30 MHz |
Polarisation |
vertikal |
Strahlungsdiagramm |
kreisförmig |
Impedanz |
50 Ohm, unsymmetrisch |
| VSWR (mittels KTA 1300) | < 3 |
| max. auftretende HF-Spannung | 10 kV |
zulässige Belastbarkeit |
1,2 kW |
Einsatztemperaturbereic |
- 25 °C ... + 55 °C |
Abmessungen |
|
Höhe |
10,7 m (max.) |
| 2,0 m (min.) | |
| Masse | 28,2 kg |
| max. Windgeschwindigkeit | 144 km/h |
| Antennenkabel | 50-12-1 |
| HF-Anschluß | HF-Stecker 11-2, TGL 25 603 |
