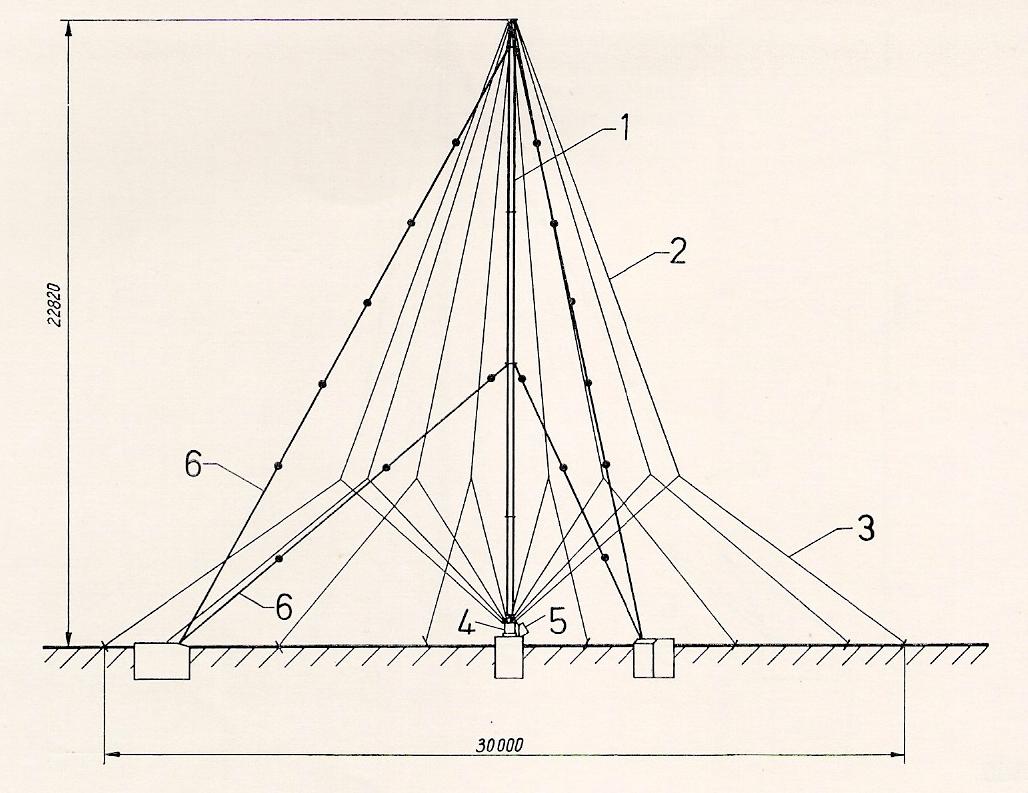

1: Stahlrohrmast
2: Reusendrähte
3: Abspannung aus Kernmantelleine
4: Stützisolator
5: HF-Kabel
6: Mastabspannungen
Die Vertikalreusenantenne KAV 1300 dient im Frequenzbereich 3,5 ... 30 MHz als breitbandige Sende- und Empfangsantenne für ortsfeste Landfunkstellen. Mit dieser Antenne können Weitverkehrsverbindungen über Entfernungen von 400 bis 2000 km realisiert werden; die maximale Belastbarkeit beträgt 1,2 kW.
Der von 16 Reusendrähten gebildete Doppelkegel wird von einem, auf einem Stützisolator stehenden, 23 m hohen Stahlrohrmast getragen. Der Mast besteht aus mehreren, miteinander verschraubten Mastschüssen und ist zweifach nach 3 Seiten abgespannt. Die 16 Reusendrähte werden durch Abspannungen aus Kernmantelleine nach außen gespannt. Die Antenne ist gegen Schäden durch Blitzschlag geschützt.
| TECHNISCHE DATEN | |
| Funktion | Sende- und Empfangsantenne |
| Frequenzbereich | 3,5 ... 30 MHz |
Polarisation |
vertikal |
Strahlungsdiagramm
|
horizontal - kreisförmig vertikal - Erhebungswinkel je nach Frequenz 15 ° ... 50 ° |
Impedanz |
50 Ohm, unsymmetrisch |
| VSWR | < 2 |
zulässige Belastbarkeit |
1,2 kW |
Gewinn |
4 dB |
Einsatztemperaturbereich |
- 25 °C ... + 55 °C |
Abmessungen |
|
| Höhe | 22,8 m |
| Reusenabspannradius | 15 m |
| Reusendurchmesser | 12,5 m |
| Erdnetzradius | 29 m |
| Mastabspannradius | 12 m |
| Masse | 1250 kg |
| max. Windgeschwindigkeit | 180 km/h |
