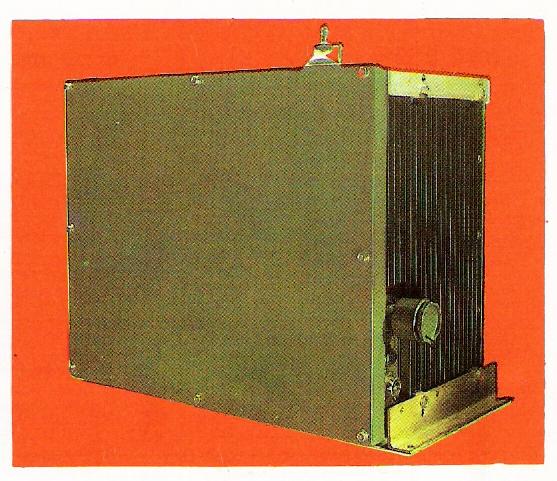

KTA 1300/1302/1304 - Antennenanpaßgerät

Das Antennenanpaßgerät ist zum automatischen Anpassen von 1, 2 oder 4 erdunsymmetrischen selektiven Schmalbandantennen mit einer Fehlanpassung s > 2 ; z.B. Stab- oder Langdrahtantennen, vorgesehen.

Bei Aufstellung im Freien, am Antennenfußpunkt, ist zum Schutz gegen direkte Sonneneinstrahlung ein Witterungsschutz zu verwenden, der bei Anwendung von Stabantennen als Altennenhalterung erweitert ist.

Das Gerät transformiert den komplexen Antennenwiderstand in z = 50 Ohm, s<1,4 , der über Koaxialkabelan den Antennenausgang des Sendegerätes KSG 1300 geführt wird.

Die über Datenbus und eigenständige Automatik durchgeführte Antennenanpassung erfolgt bei reduzierter Abstrahlung von ca. 10 W HF - Leistung.

Der Programmabruf von 15 möglichen Programmen geschieht ohne Abstrahlung von HF-Leistung.








TECHNISCHE DATEN
Abmessungen (B x H x T) mm 768 x 677 x 400 ohne Witterungsschutz
  786 x 830 x 435 mit Witterungsschutz

Masse

75 kg (115 kg)
Stromversorgung Netz 1 N ~ 50/60 Hz, 220 V, + 10%, - 15 %, + 3 Hz
Leistungsaufnahme 160 VA
Frequenzbereich
1,60500 ... 29,99999 MHz
HF-Eingangsleistung
< 1,2 kW
Abstimmzeit < 4 s
